科研光譜光源解決方案

來源：未知　時間：2020-04-28 20:19　點擊：

美國Energetiq 公司開發出了跨時代的LDLS-EQ 系列超高亮度白光光源（激光泵浦寬帶光源Laser-Driven Light Sources，專利號US7435982）。
LDLS 具有很寬的光譜范圍170nm 到2100nm 。壽命可達9000 小時！高穩定性，高亮度，體積小巧！
Energetiq 公司開發的寬帶白光光源，采用激光泵浦的方式維持等離子體放電發光，避免了使用電所帶來的種種缺陷。首先通過高壓放電點燃燈泡內的氙氣，使氙氣溫度升高電離變成等離子體，連續激光光束經過透鏡聚焦進入燈泡，利用激光的能量來維持燈泡內的等離子體，此時高壓即可關閉，采用聚焦良好的激光來維持等離子體，可以使紫外光激發穩定而且易于聚焦。

應用
◆UV-Vis光譜
◆顯微鏡照明
◆環境分析
◆材料特性表征
◆氣相測試
◆HPLC高性能液體色譜
◆長壽命光源需求

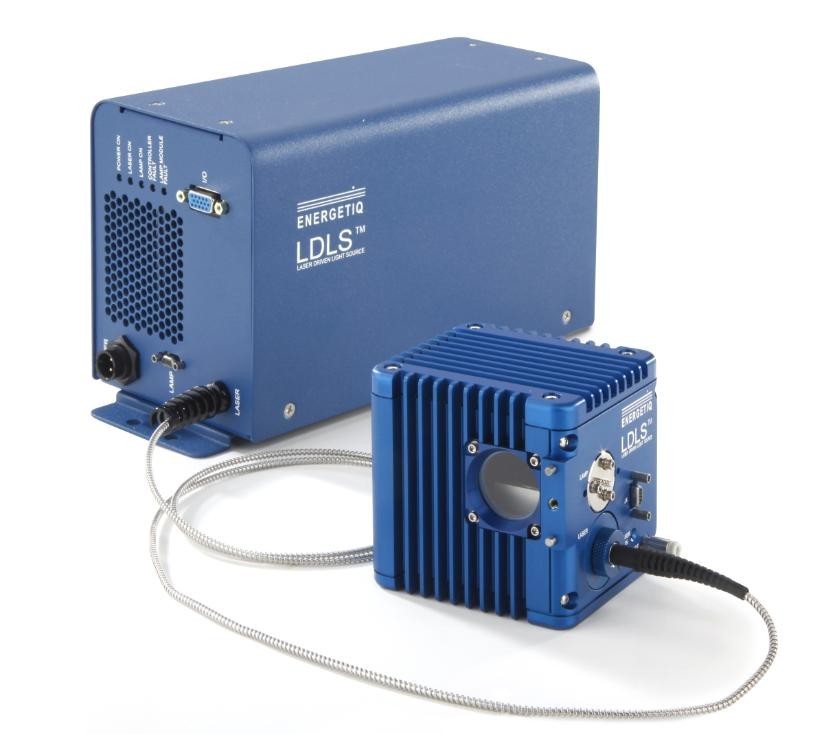

EQ-99型
——緊湊型激光驅動寬帶光源（LDLS）EQ-99是一種超高亮度，高穩定性的寬帶光源，是專為要求苛刻的成像和光譜應用而設計的。EQ-99提供了優異的空間和功率穩定性，應用于寬光譜可重復的測量。EQ-99是利用專利的激光泵浦寬帶光源技術，是超長燈泡壽命要求應用的理想選擇。EQ-99具有自由空間寬帶反射耦合連接器，便于用戶將100um光斑耦合到其他設備。由于其亮度高，發光面積小的特點，EQ- 99特別適合于窄的光譜儀狹縫，小直徑光纖或其他小尺寸光學應用。

功能與優點
◆連續激光等離子體放電
◆全光譜高亮度-UV-Vis-NIR（170nm-2100nm）
◆簡化光學系統 - 氘燈，鹵鎢燈，氙燈的完美替代設備
◆優異的空間穩定性 - 用于重復測試
◆優異的短期和長期穩定性
◆無電操作，壽命更長
◆減少消耗品成本
◆簡化儀器校準

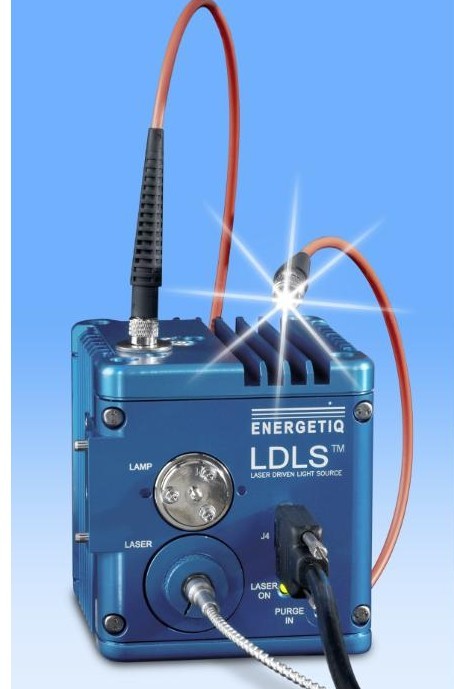

EQ-99FC
EQ-99FC激光驅動寬帶光源與EQ-99類似，但是它整合了光學系統，更易于使用光學測試的系統。高性能的橢圓式收集光路確保了超高亮度和功率穩定性，光譜覆蓋范圍寬，從170nm到2100nm，有效的耦合到小直徑光纖中。無電級操作，利用專利的激光泵浦寬帶光源技術，EQ-99FC是超長燈泡壽命要求應用的理想選擇。

功能與優點：
●SMA光纖輸出，使用更方便
●高效，高性能的橢圓收集光路 -UV-Vis-NIR（170nm - 2100nm）
●簡化光學系統 - 氘燈，鹵鎢燈，氙燈的完美替代設備
●優異的短期和長期穩定性，可重復測量
●連續激光等離子體放電
●無電操作，壽命更長
●減少消耗品成本
●簡化儀器校準

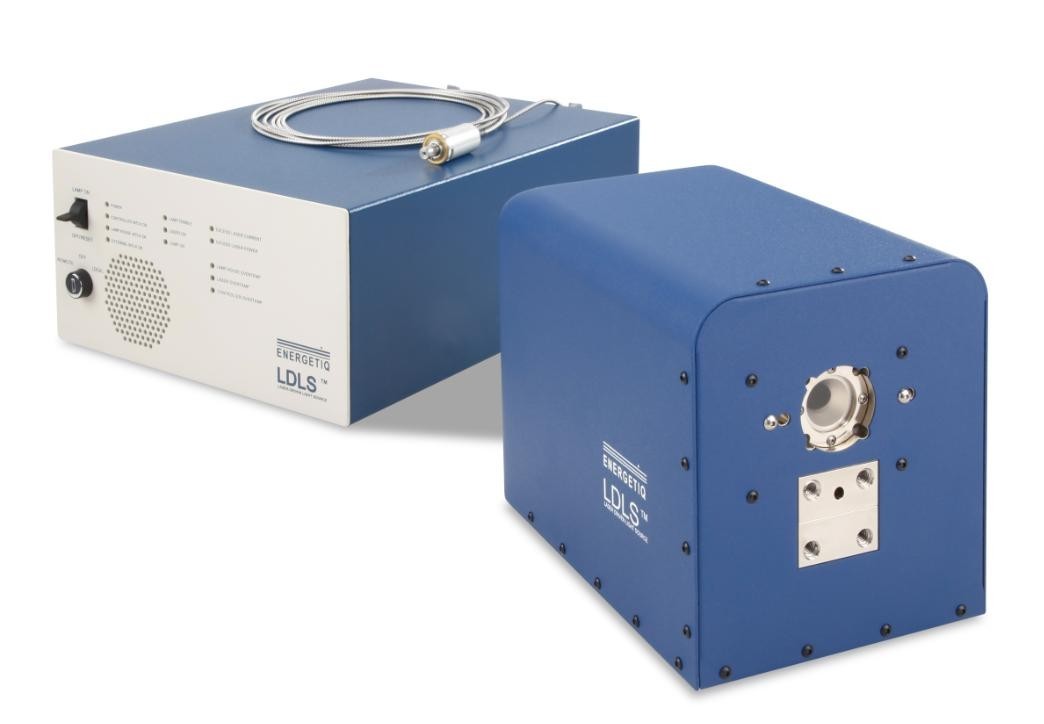

EQ-1500

EQ-1500是一個超高亮度、穩定、寬帶的光源，主要用于光譜和成像應用。EQ-1500提供優異的空間和功率穩定性，更適用于重復性測試；并提供等離子的直接成像以便更好的耦合其他設備。利用專利的激光泵浦寬帶光源技術，EQ-1500更適合需求超長時間壽命光源照明的應用。EQ-1500具有自由空間寬帶反射耦合連接器，便于用戶將200um等離子體光斑耦合到其他設備。由于其亮度高，發光面積小的特點，EQ- 1500特別適合于窄的光譜儀狹縫，小直徑光纖或其他小尺寸光學應用。

功能與優點
●連續激光等離子體放電
●超高亮度覆蓋整個光譜范圍 UV-Vis-NIR（170nm-2100nm）
●簡化光學系統 - 氘燈，鹵鎢燈，氙燈的完美替代設備
●優異的空間穩定性 - 用于重復測試
●優異的短期和長期穩定性- 用于重復測量
●無電操作，壽命更長
●減少消耗品成本
●簡化儀器校準

產品型號		EQ-99	EQ-99FC	EQ-1500
技術參數	光波范圍	170nm-2100nm	170nm-2100nm	170nm-2100nm
	輸出功率	0.5W	0.3W	1.8W
	數值孔徑	Up to 0.47	0.22	Up to 0.50
	光源壽命	>5,000hrs	>5,000hrs	>9,000hrs
外形尺寸	光源尺寸	82.3×85.7×76.2mm(3.2×3.4×3.0in)	82.3 x 85.7 x 76.2 mm (3.2 x 3.4 x 3.0 in)	160.0 x 142.2 x 218.4 mm (6.3 x 5.6 x 8.6 in)
	光源重量	0.7kg(1.5lbs)	0.7 kg (1.5 lbs)	5.0 kg (11.0 lbs)
	電源尺寸	139.8×107.8×254.0mm(5.5×4.2×10.0in)	139.8 x 107.8 x 254.0 mm (5.5 x 4.2 x 10.0 in)	141.5 x 254.0 x 317.5 mm (5.6 x 10.0 x 12.5 in)
	電源重量	2.2kg(5.0lbs)	2.2 kg (5.0 lbs)	6.5 kg (14.3 lbs)
使用要求	同步輸出	/	SMA連接器，光纖耦合寬帶光輸出	靈活的光學界面，自由空間或者光纖接口，可提供各種精確的反射式光耦合輸出
	電源要求	100-240v，50/60Hz,2.5A	100-240v, 50/60Hz, 2.5A	90-264 VAC, 200 W max
	冷卻系統	空氣自然冷卻	空氣自然冷卻	水冷，3 PSID, 0.25–0.5 GPM, 18℃入口溫度，控制范圍± 1℃
	可選清潔	氮氣DUV清潔，6級	氮氣DUV清潔，6級	氮氣清潔，6級
應用		紫外-可見光光譜測定法，光學組件測試，顯微鏡照明，環境分析，材料表征，高性能液相色譜（HPLC），氣相測量，長壽命燈的應用需求	紫外-可見光光譜測定法，光纖測試，高性能光譜學，高端成像，高性能液相色譜（HPLC），顯微鏡照明，環境分析和監測，材料表征和測試，氣相測量，過程質量監測，長壽命燈的應用需求	紫外-可見光光譜測定法，光電發射電子顯微鏡（PEEM），圓二色性光譜學，原子吸收光譜學，材料表征，環境分析，高光譜成像，氣相測量，高級顯微鏡
